Architektura systemu

Rdzeń systemu Varya Perimeter składa się z jednostki centralnej FLU, jednej lub kilku jednostek monitorujących FLM, detektorów FLA i ewentualnie detektorów FLG.

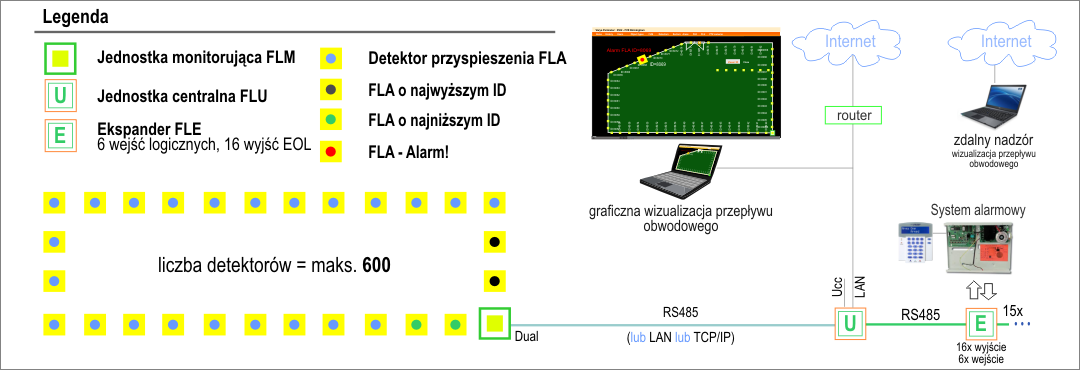

Rys. 6 - Architektura systemu Varya Perimeter w zamkniętym obwodzie

System może być uszczelniony (patrz rys. 7) lub nieuszczelniony (patrz rys. 8), co decyduje o liczbie potrzebnych zespołów FLM. Jednostka monitorująca FLM komunikuje się z dwoma pierwszymi i dwoma ostatnimi detektorami FLA i jest połączona z jednostką centralną FLU za pomocą magistrali RS485 lub sieci LAN. Jeśli wyjścia logiczne w jednostce centralnej są niewystarczające, można zastosować ekspandery FLE lub FLQ, które umożliwiają połączenie z systemem IAS za pomocą wejść i wyjść logicznych. System IAS wysyła do systemu obwodowego informacje o tym, które obszary mają być strzeżone/niestrzeżone, a z kolei system obwodowy wysyła do IAS informacje o tym, w których obszarach nastąpiło naruszenie zabezpieczenia, sabotaż, awaria itp. Cały system jest konfigurowany za pomocą oprogramowania Varya Perimeter i umożliwia zdalny nadzór i monitorowanie przez Internet. Maksymalna liczba czujek w systemie wynosi 600.

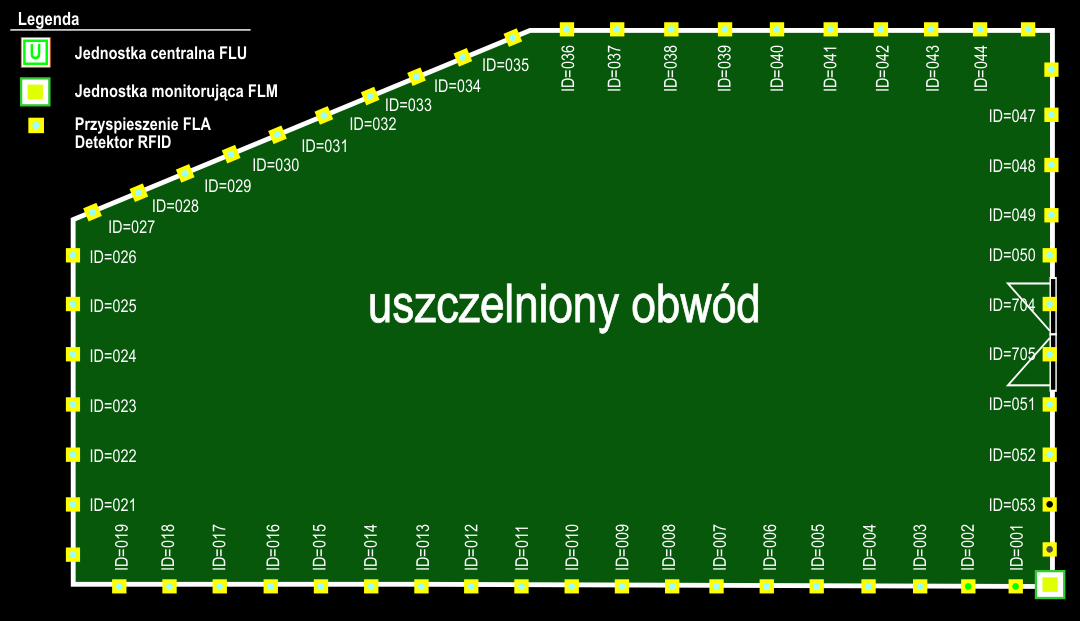

Rys. 7 - Układ uszczelnienia obwodu

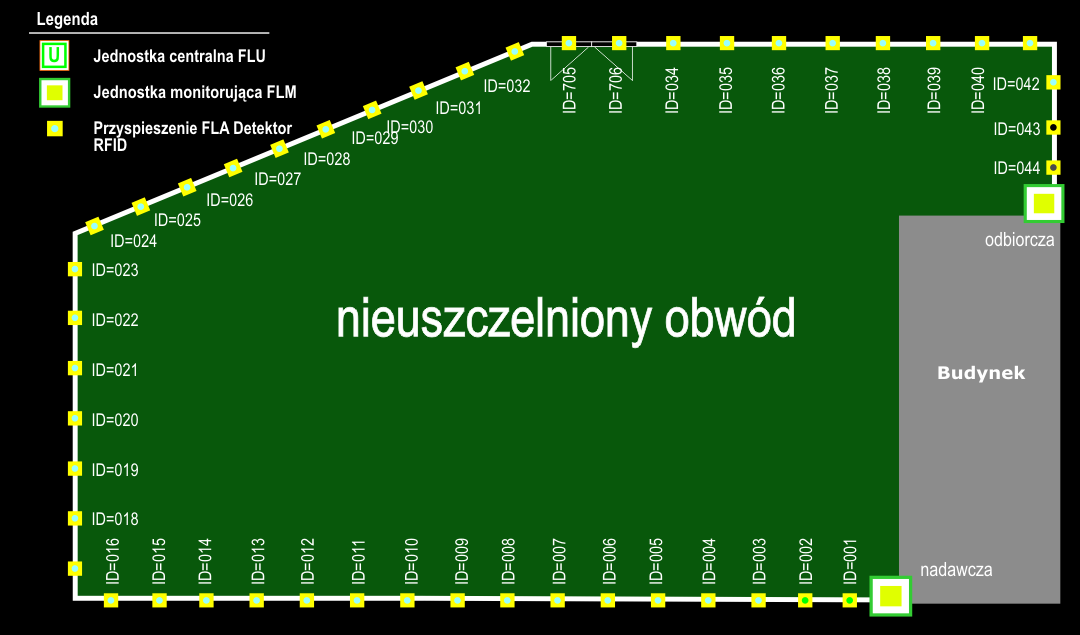

Rys. 8 - Układ obwodu nieuszczelnionego

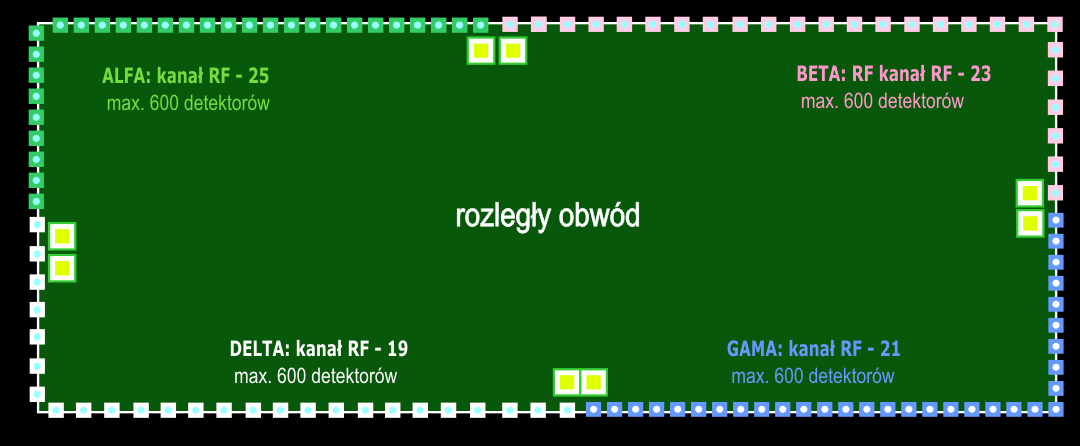

Rys. 9 - Rozmieszczenie kanałów radiowych w rozległych perymetrach II
